Mise-à-jour: .10.10.2010 |
31.08.06:Freelancer: Un forum spécifique aux phénomènes météorologiques OTC est actif depuis pas mal de temps sur Projet-Area.Net. Voici le lien direct: |
Pour interpréter les données
track météo cyclonique: - 310000Z --->
Date du mois courant et heure temps universel UTC |
|
|||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||
|
Schéma de l'alimentation 8/15V révision 002 du 22/11/02. Cliquez sur l'image pour la vue agrandie. |
Vue d'ensemble. Tranfo, redressement, filtrage de 84000 MF, Ballast avec 2 BUX23. |
Redressement. 2 ponts 30A THOMSON. |
Redressement. Platine de liaison AC/DC avec ses condos servant à limiter les résiduelles AC. Les cables ont une section de 6mm² 7 brins |
Régulation. LM723CN avec le driver 2N3055 sur un circuit imprimé comportant un blindage inter pistes (copper) sur les deux faces . A droite en bas, le tranfo 26V/4A qui alimente la régulation. |
Ballast de puissance coté soudure. Résistances d'equilibrage avec self bobinée sur tore. |
Les diodes qui seront utilisées pour une version 80A (SEMIKRON 100A/1200V). |
Alimentation de puissance 8-22V / 40/45A. Régulation à alimentation séparée. Protection par thyristor, relais et disjoncteur différentiel en entrée 220V (en cours de préparation). Les dissipateurs viennent de la recupération industrielle (refroidisseur pour diode 1000A SEMIKRON !!!). Il est possible de faire avec d'autres types plus répandus.
|
La chute de tension est de l'ordre de 4 mV à Imax. Mon vieux décamétrique ICOM 720A peut sortir 170/220W HF constant sous 15V grâce à ce montage.(étage final du IC720A modifié et comportant 2 transistors bipolaire 2SC2879 Toshiba). Cette alimentation peut être facilement modifiée pour des tensions supérieure en changeant les transfos et en optant pour un chip L146 en remplaçement du LM723CN. Le L146 est compatible avec le LM723CN, mais possède un tension d'entrée de 80Vmax avec une plage de régulation de 2 à 77V.
|
|
Table circulaire pour la fraiseuse Proxxon BFW40E. Montage avec des matériaux de récupération, dont un tambour de magnétoscope et des pièces provenant d'un bloc de mesure d'un balance de précision. Reste à fabriquer le frein du plateau, la fixation pour un positionnement vertical et la pointe de centrage. Cliquez sur les images pour une vue agrandie |
Sur les images récentes ci-dessus, le bloc de bois fraisé à pour double fonction de stabiliser le plateau de travail et de servir de frein. |
Caméra CCD Audine |
Caméra Vesta Pro SC |

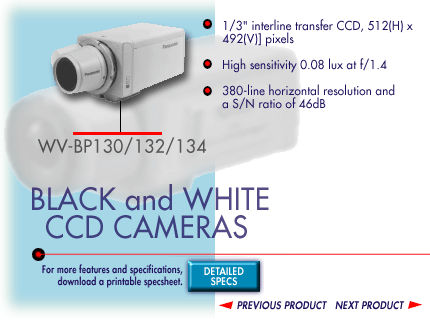

Caméras vidéo CCTV |
|
||
|
|
|
|
|
|
