ALIMENTATION 2 à 15V 25A avec LM723 (NS)

Mis-à-jour le: 09/12/01



Ce prototype d'alimentation n'en est qu'à ses débuts. La réalisation hard du premier proto est en cours. Patience !

Notes du 09/12/01: Le circuit va être revu afin de pouvoir mettre en place soit un LM723CN (DIP14) ou un LM723CH (TO5 10 pin). Le LM723CH à une meilleure plage de fonctionnement en température (qualité militaire).

De plus, les transistors de puissance vont être reportés sur un autre circuit imprimé, afin, d'une part, réduire la surface du circuit principal, ensuite, pour permettre un montage personnalisé en fonction du type de boitier, du disspateur, et des idées de chacun.


Cliquez sur les images pour une vue agrandie.

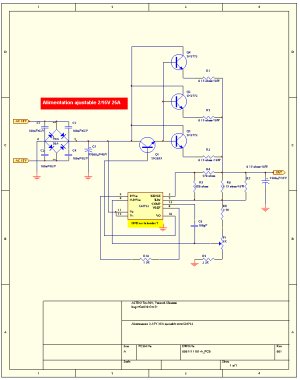

Le schéma de principe sous PROTEL. La LED + R11 ne sont pas encore rapportés. Ce sera fait sur la prochaine révision.


Le typon sous P-CAD


Le typon


Implantation des composants

Prototype du typon ballast de puissance (4x2N3055H + 1 en driver).
