CIRCUIT IMPRIME MODIF VESTA / VESTA PRO

(D'aprés la modification et le schéma élaboré par Steve Chambers)

Note: pour les valeurs des composants et leurs références, voir le schéma de l'auteur

Le matériel

- Film transparent ou calque 70gr/m² pour l'impression.

- Machine à insoler ou lampe actinique de 150W.

- Révélateur (10gr de soude caustique en paillette).

- Perchlorure de fer (pour la gravure du cuivre).

- Verre époxy simple face de 15/10

- Mini perçeuse 12V ou 220V (avec variateur de vitesse).

- Forets rapides autocentrant de 0.8mm et 1mm (carbure tungstène).

- Pince coupante (non émousée).

- Fer à souder de 30/40W (JBC/ANTEX/WELLER, PHILIPS).

- Soudure 8/10 60%.

- Solution d'étamage à froid (pour les perfectionnistes).

- Fil à wrapper (pour le cablage).

Download PDF du chip CCD Sony de la Vesta: ICX098AK

Le fichier de la révision 1.1 sera dispo sous peu

En téléchargement, le circuit imprimé format PROTEL 99SE de la revision 1.0 (170Ko)

DOWNLOAD Rev:1.0

Vue de l'implantation en 3D de la platine.

Première version du circuit rev:1.0

Seconde version plus réduite rev:1.1

Vue générale du circuit imprimé rev:1.0

Vue générale du circuit imprimé rev:1.1

Circuit imprimé (Typon)

Typon de la révision 1.1 (version BMP ici)

Implantation des composants

Implantation des composants.

La dernière version d'aprés l'élaboration de Steve Chambers.

Proto d'une version classe 3 (double face + blindage) en cours d'élaboration. Quelques vérifications à terminer. Il sera dispo sous peu. Cliquez sur les image pour une vue agrandie en JPG.

Vue générale du circuit

Vue coté composants

Implantation des composants.

Vue du coté soudure

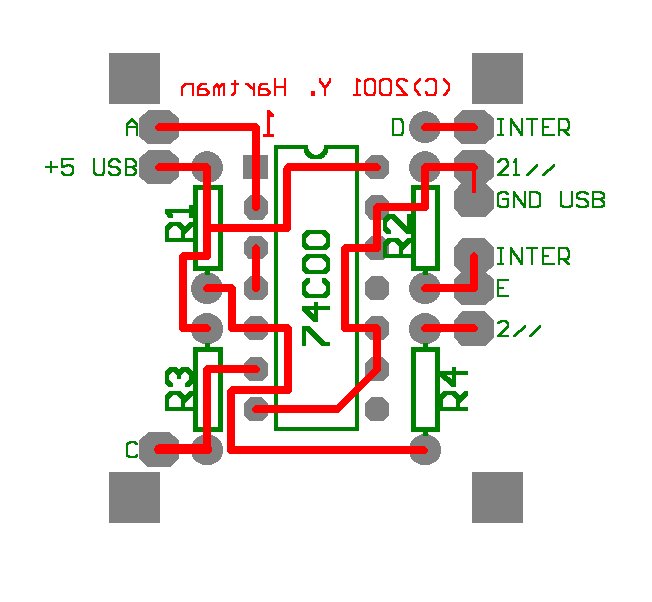

Circuit imprimé ver:2.0 (version BMP ici). La platine fait 37.5mm x 26.5mm

Implantation des composants

Nomenclature des composants ver:2.0 rev1.0

Identification des interconnections avec la Vesta/Vesta Pro

Adaptation d'un chip 74HC00 CMS sur un support tulipe

Circuit imprimé coté soudure

Circuit imprimé coté composants

Image 1/25 eme de seconde

Image de 10s (pénombre) avec soustraction du dark (PSP6)

Une partie de l'atelier FRM220. Vesta 8s non traitée (conditions pénombre)
