OBTURATEUR MECANIQUE

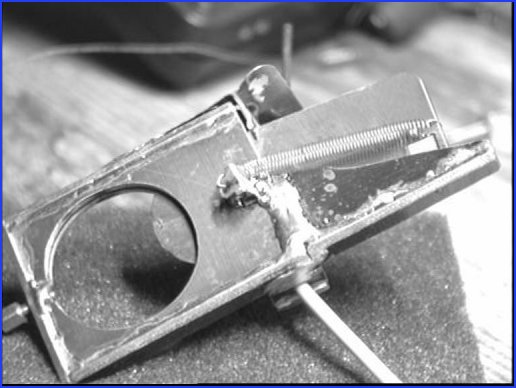

Une série de photos de l'obturateur manuel. La pièce coulissante est faite avec un morceau de disquette 3"1/2. C'est du Système D. Ce montage pourra fonctionner en semi-automatique avec un déclenchement par électro-aimant ou en commande manuelle. |
MATERIEL UTILISE |
DESIGNATION ET ACCESSOIRES |
Mini perceuse (130W) | Type Minilor 12V 130W 20000 T/mn avec jeu de fraises à poudre de diamant + 1 meule à métaux |
Plaque de verre epoxy | Utilisé pour la conception de circuit imprime. Double face (dans tout magasin d'électronique) |
Disquette 3 1/2 | Tout le monde connaît !!! |
Gaine de commande | Gaine utilisée dans les modèles réduits pour la transmission des commandes via servos moteurs |
Ressort de rappel | Longueur de 15:20 mm rétracté. 50/60 mm max en extension. A récupérer sur platine K7 ou autre |
Fer à souder | Un fer de 40/50W en 220V (JBC par ex.) ou basse tension (Weller, Antex, etc...) |
Soudure 60% d'étain | Soudure de qualité électronique |
Jeu de limes à métaux | Limes fines pour l'ajustage |
Scie à métaux | Avec une lame neuve s.v.p. |
Etau de précision | Afin de faciliter le travail. |

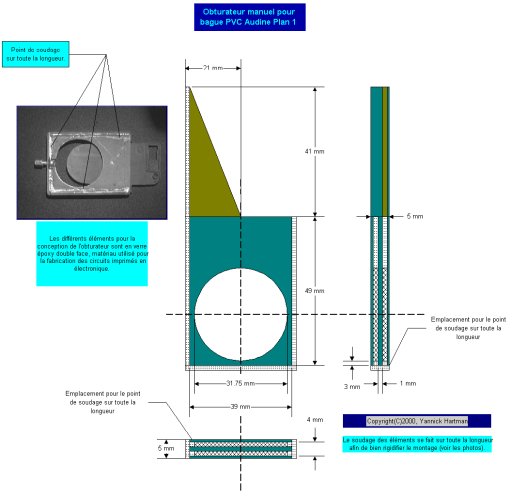

Ci-dessus le plan 1

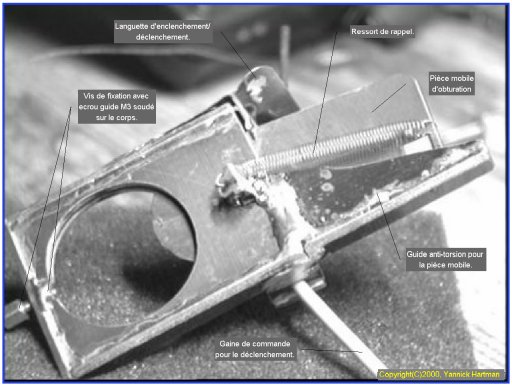

l'image de présentation de l'obturateur.
1 proto de l'Audine avec l'obturateur
au foyer du G9
Cliquez sur les images pour les agrandir.
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

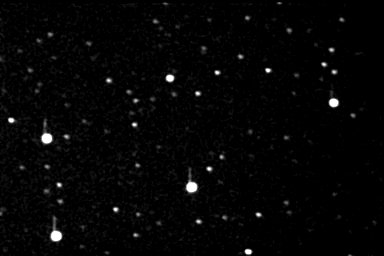

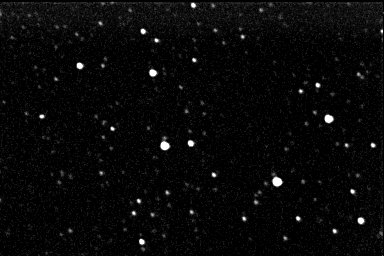

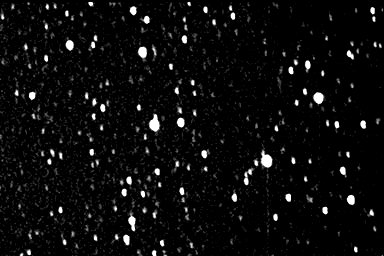

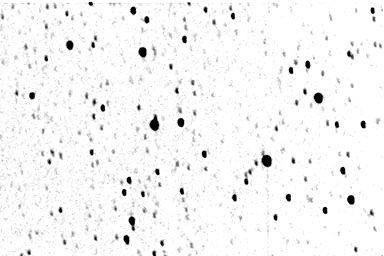

Les photos ci-dessous on été prises avec l'Audine et l'obturateur commandé manuellement (poses de 10s) |
|
![]() |
![]() |
![]() |
