NOUVEAU PROTO D'OBTURATEUR AUDINE

Accés aux images du 2e prototype

La partie mécanique

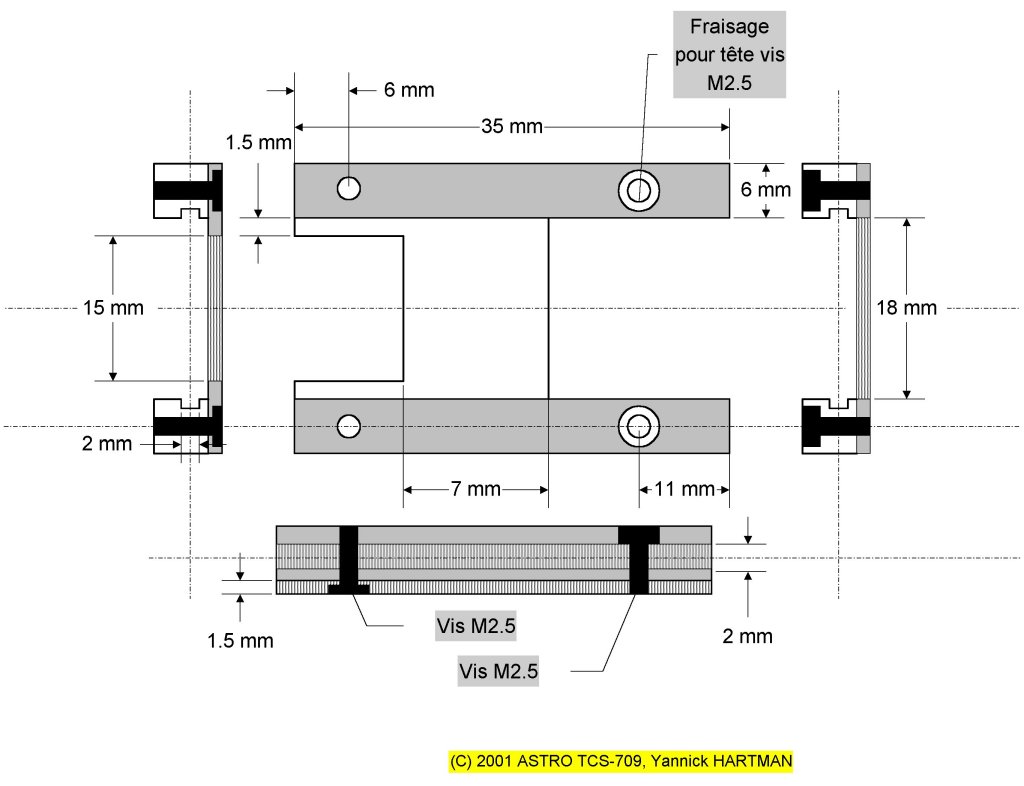

Le plan du premier prototype de l'obturateur. Les différentes cotations sont mises en place.

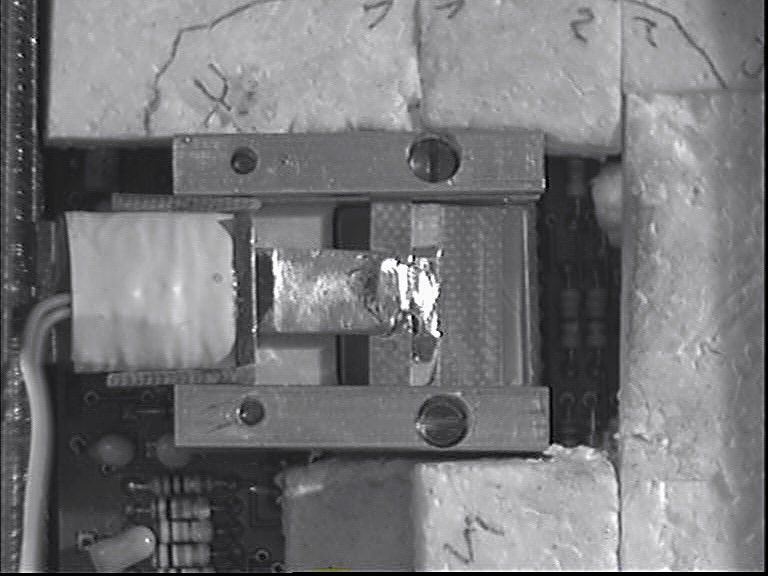

Voici les premières images d'un nouvel obturateur. Le principe est basé sur une bobine électromagnétique permettant le déplacement d'une pièce mobile qui agit comme masque au niveau de la partie sensible du capteur CCD. La tension de service est de +10 à +15V =. Mais ce n'est pas encore au point, car il faut trouver une solution efficace en ce qui conçerne le ressort de rappel afin que ce montage puisse fonctionner dans m'importe quelle position. Je pense que l'utilisation d'une petite bande de transparent pour imprimante laser devrait faire l'affaire. La question poids de l'élément mobile (élément ferreux) est aussi à perfectionner (limiter son épaisseur et réduire sa surface). Attention, ce n'est qu'un prototype pour le moment. Il va sûrement falloir modifier certaines parties afin d'éliminer les lumières parasites et autres, sans pour autant perdre en efficacité au niveau du piège à vapeur. A titre d'information, le capteur KAF-0400 utilisé pour cette conception est un composant H.S. servant uniquement de point de repère pour l'usinage. Le bon est bien à l'abri:-) Liste du matériel - 1 barre d'aluminium mi-dur de 6x6 mm. - 1 plaque d'aluminium d'une épaisseur de 1.5 mm. - 1 plaque de verre époxy cuivré double 15/10e. - 1 morceau de plastic d'une épaisseur de 0.5 mm. - 1 morceau de fer blanc de 1 mm max. - Fil de cuivre de 15/100e. - Feuillard de cuivre de 20 mm de largeur, épaisseur 50/100e. - 1 rouleau d'isolant électrique. - 1 bout de film plastic (transparent qualité impression laser). - 2 morceau de fil de cablage de 0.18 mm². - 1 tube de colle Cyanolite. - 2 vis M2.5 10mm + 2 vis M2.5 20 mm. - Outillage manuel d'usinage (limes, scie à métaux, etc...). - 1 fraiseuse avec fraises droites 5 et 2 mm (pour le rainurage et l'alésage). - 1 perçeuse avec un jeu de forets. - 1 étaux. - 1 taraud pour le pas de vis M2.5. - 1 fer à souder 30/40w. - Soudure pour l'électronique. Les descriptifs complets seront mis sur le site dès un moment de répit. Il reste beaucoup de choses à fignoler à l'atelier. A bientôt. Y.Hartman.

L'alésage pour la bobine électronagnétique sur la pièce de soutient n'est pas présent sur les 2 photos ci-dessus.
	Les 3 images ci-dessus et latérale gauche montre le procédé de rappel de la pièce mobile. Le rappel est fait avec une petite lamelle de plastic servant à la base de transparent pour l'impression sur imprimante laser. Cette lamelle est ensuite cintrée pour lui permettre d'agir comme un ressort. Au passage, il fait froid dans le coin ! Il y a pas mal de givre sur l'obturateur. Test à l'air libre oblige:-)

Autres vues de l'obturateur

La partie électronique

La partie électronique est extrêmement simple. Elle comporte 3 composants et quelques bouts de fil de cablage. Liste du matériel - 1 transistor NPN 2N2222 ou équivalent. - 1 résistance de 100 Ohms. - 1 relais DIL reed bas profil Clare ou Celduc 5V. - Fil de cablage 0.18 mm². - Fer à souder. - Soudure pour l'électronique. Les commentaires seront mis en place ultérieurement, comme cité pour la partie mécanique. Il faut du temps pour la rédaction. Un schéma électrique est disponible en bas de cette page.

Vue globale de l'électronique	Les 3 composants de commande. Relais REED Clare bas profil, le transistor 2N2222 ainsi que la résistance de 100 Ohms.

Il faut penser à mettre une diode de protection en parallèle sur la bobine de l'obturateur afin de la protéger contre les surtensions ou court circuit. Une diode de redressement 1N4001 à 1N4007 fera l'affaire. Cliquez sur l'image pour avoir le plan.

Image test avec l'obturateur ouvert. Pose de 60s en binning 1x1 avec un KAF-0401E.

Image test avec l'obturateur fermé. Pose de 60s en binning 1x1 avec un KAF-0401E.
